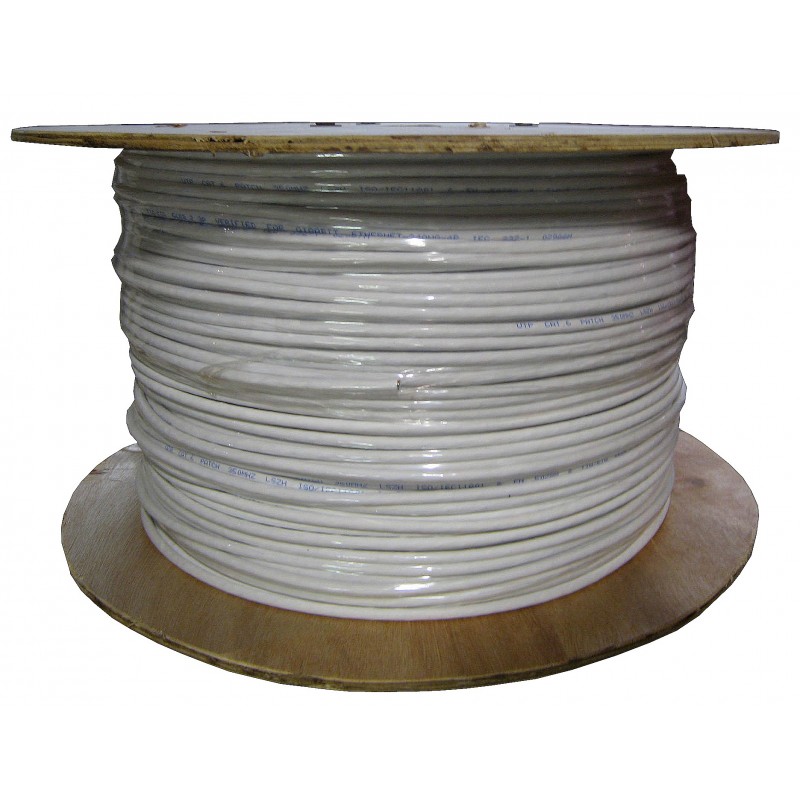

2036 - Cable Optilan® UTP flexible Cat.6 bobina de 500M

Cable Optilan® UTP flexible Cat.6 bobina de 500M

Cantidad

Características

  • Ancho de banda: 250 Mhz.
  • Cubierta LSZH de color blanco.
  • Disponible en bobinas de 500m.
  • Código de colores por par:
    • Azul/Blanco-Azul
    • Naranja/Blanco- Naranja
    • Verde/Blanco-Verde
    • Marrón/Blanco-Marrón



Construcción

  • Conductor de cobre desnudo.
  • Construcción 7 hilos x 0,20mm.
  • 4 pares trenzados de la sección AWG24
  • Insulation Solid HDPE
  • Thickness MIN at any point: 0.18mm MAX AVG:0.20mm
  • Diameter 0.98 ± 0.01
  • Elongation MIN 300%
  • Tensile strength MIN 1.682kg/mm2
  • Jacket material termoplastic LSZH
  • Thickness MIN at any point: 0.57mm MAX AVG: 0.60mm
  • Diameter 6.3 ± 0.2
  • Elongation MIN 100%
  • Tensile strength MIN 1.407Kg/mm2
  • Aging at 100ºC for 168Hrs:
    • MIN ELONGATION RETENTION: 50%
    • MIN TENSILE SUENGTH RETENTION: 75%



Características eléctricas

  • Spark Test 2000±250 VOC
  • Dielectric strenth 1000V dc/3 seconds
  • Insulation Resistance MIN 150MΩ/KM
  • Conductor Resistance MAX 9.38 Ω/100m at 20℃
  • Resistance Unbalance MAX 5%
  • Capacitance Unbalance MAX 330pF/100m
  • Mutual Capacitance MAX 560pF/100m
  • Impedance 0.772-250MHz 100Ω ± 15
  • Reference Standard UL Subject 444, EIA/TIA568B & ISO/IEC 11801



Aplicación

Cable idóneo para el montaje de latiguillos de parcheo, de fácil destrenzado y manipulación.



De interés

Haga el crimpado con las herramientas cód. 2921, 2920 ó 2924.

En los extremos puede poner cubreconectores de colores para diferenciar cód. 2550, 2551, 2552, 2553, 2554, 2555, 2556, 2558 ó 2560.

El conector macho es el cód. 2505.

2036

Descargas

Ficha técnica PDF

Descargas (88.03k)
